Кантователь двухстоечный ГРП-КД2-ПЦ-6000
Описание:
Кантователи Двухстоечные серии ГРП-КД2-ПЦ предназначены для синхронного подъема и кантования на любой угол крупногабаритных тел различной формы. Применяется в сборочно-сварочных работах, обеспечивает безопасность работ, повышает производительность, освобождает грузоподъемные механизмы. Для работы требуется один оператор. Кантователи серии ГРП-КД2-ПЦ разработаны в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69 и используются при температуре окружающего воздуха от плюс 5 до плюс 40 С°.
Скачать опросный лист
Характеристики:
Грузоподъемность: 6000 кг
Крутящий момент, Н*м: 12000
Скорость вращения стола, об/мин: 1,0
Скорость подъема стола, мм/мин: 1100
Диаметр рабочего стола: 750 мм
1. Стойка передвижная с электромеханическим ходом в сборе (ход прижима 800 мм) -1шт;
2. Путь рельсовый для стойки с электромеханическим ходом в сборе -1шт;
3. Стойка передвижная, в сборе (ход ручной) -1шт;
4. Путь рельсовый для стойки с ручным ходом в сборе (холостой ход 800 мм) -1шт;
5. Шкаф электрический в сборе -1шт;
6. Пульт управления ручной (кабель 10м) -1шт;
7. Светозвуковая сигнализация -1комплект;
8. Руководство пользователя и паспорт -1шт.
2. Путь рельсовый для стойки с электромеханическим ходом в сборе -1шт;
3. Стойка передвижная, в сборе (ход ручной) -1шт;
4. Путь рельсовый для стойки с ручным ходом в сборе (холостой ход 800 мм) -1шт;
5. Шкаф электрический в сборе -1шт;
6. Пульт управления ручной (кабель 10м) -1шт;
7. Светозвуковая сигнализация -1комплект;
8. Руководство пользователя и паспорт -1шт.
Монтажные работы:
По заявке осуществляем монтаж оборудования на площадке заказчика. Состав работ: сборка, выставление, крепление к полу, подключение к электросети, холостой прогон, силовые испытания, прием/передача.
Конструктивные особенности:
1. Передвижная стойка (электромеханический привод) - перемещается с помощью трапецеидального винта червячного мотор-редуктора, имеет ход до 800 мм;
Передвижная стойка состоит из колонны, которая имеет подвижную каретку с поворотным столом, рельсового пути и тележки, которая перемещается с помощью трапецеидального винта и червячного редуктора. Управление осуществляется с центрального пульта, закрепленного на подвижной стойке. Тележка имеет 4 винтовых стопора, которые предназначены для надежной фиксации стойки к рельсовому пути и препятствия опрокидывания. Подъем/опускание каретки происходит с помощью трапецеидального винта и цилиндроконического мотор-редуктора. На каретке закреплено ОПУ и планшайба. Планшайба имеет бесконечное вращение в обе стороны и переменную скорость по средствам частотного преобразователя.
2. Передвижная стойка (ручной привод) - имеет рельсовую тележку и перемещается по рельсам вручную. Рельсовый путь имеет модульную конструкцию и может меняться с шагом 3000 мм под конкретные задачи клиента.
Опции:
1. Окраска в цвета заказчика;
2. Длина кабеля по запросу;
3. Комплект оснастки (адаптеры) для крепления груза на кантователе;

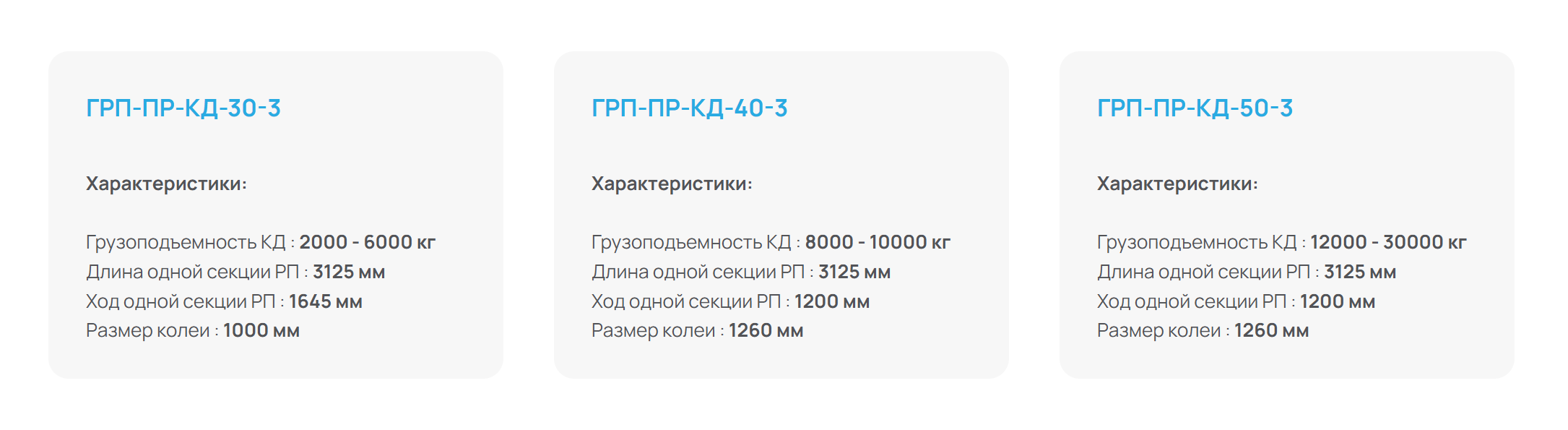

4. Рельсовый путь ГРП-ПР-КД-30-3, ГРП-ПР-КД-40-3, ГРП-ПР-КД-50-3. Длинна секции - 3125 мм.
5. Защитный Кабель-канал композитный напольный ИДН-500
Гарантия:
1 год с момента отгрузки покупателю.
По заявке осуществляем монтаж оборудования на площадке заказчика. Состав работ: сборка, выставление, крепление к полу, подключение к электросети, холостой прогон, силовые испытания, прием/передача.
Конструктивные особенности:
1. Передвижная стойка (электромеханический привод) - перемещается с помощью трапецеидального винта червячного мотор-редуктора, имеет ход до 800 мм;
Передвижная стойка состоит из колонны, которая имеет подвижную каретку с поворотным столом, рельсового пути и тележки, которая перемещается с помощью трапецеидального винта и червячного редуктора. Управление осуществляется с центрального пульта, закрепленного на подвижной стойке. Тележка имеет 4 винтовых стопора, которые предназначены для надежной фиксации стойки к рельсовому пути и препятствия опрокидывания. Подъем/опускание каретки происходит с помощью трапецеидального винта и цилиндроконического мотор-редуктора. На каретке закреплено ОПУ и планшайба. Планшайба имеет бесконечное вращение в обе стороны и переменную скорость по средствам частотного преобразователя.
2. Передвижная стойка (ручной привод) - имеет рельсовую тележку и перемещается по рельсам вручную. Рельсовый путь имеет модульную конструкцию и может меняться с шагом 3000 мм под конкретные задачи клиента.
Опции:
1. Окраска в цвета заказчика;
2. Длина кабеля по запросу;
3. Комплект оснастки (адаптеры) для крепления груза на кантователе;
4. Рельсовый путь ГРП-ПР-КД-30-3, ГРП-ПР-КД-40-3, ГРП-ПР-КД-50-3. Длинна секции - 3125 мм.
5. Защитный Кабель-канал композитный напольный ИДН-500
Гарантия:
1 год с момента отгрузки покупателю.
